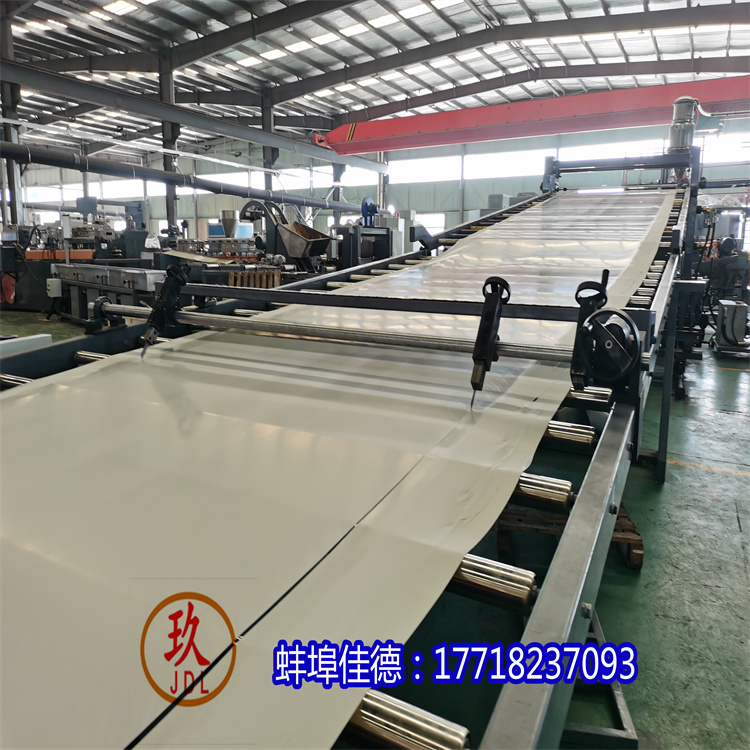

汽车内饰片材生产线  http://www.ren94.bsjdl.com

挤出工艺：螺旋上料机-----不锈钢料斗----JDL-150单螺杆挤出机-----液压板式换网器-----熔体泵------挤出机模具----三辊压光机----三辊模温机------托架冷却----冷却牵引切边装置----计米器----在线剪板机-----输送带-------单工位收卷机----主机采用：PLC控制

机器颜色：主机为：公司标色；电柜为：电脑色；防护罩：黄色

加工物料：汽车内饰片材、PP片材、PE片材、TPE片材

产品要求：厚度3-5mm,公差±0.15；制品宽度：1500mm

产    能：200-1000公斤/小时

设备特点：这套设备是环保型；整套设备不需要接外循环水系统;自带循环冷却

统是我公司产品，（发明号：CN201911312134.6）

（一）螺旋上料机及料斗

1）螺旋上料机，汽车内饰片材挤出机  http://www.ren73.bsjdl.com    汽车丁基止震板挤出机  http://www.ren74.bsjdl.com

代客加工丁基胶止震板  http://www.ren75.bsjdl.com   丁基胶片挤出机  http://www.ren76.bsjdl.com

2）不锈钢料斗一件

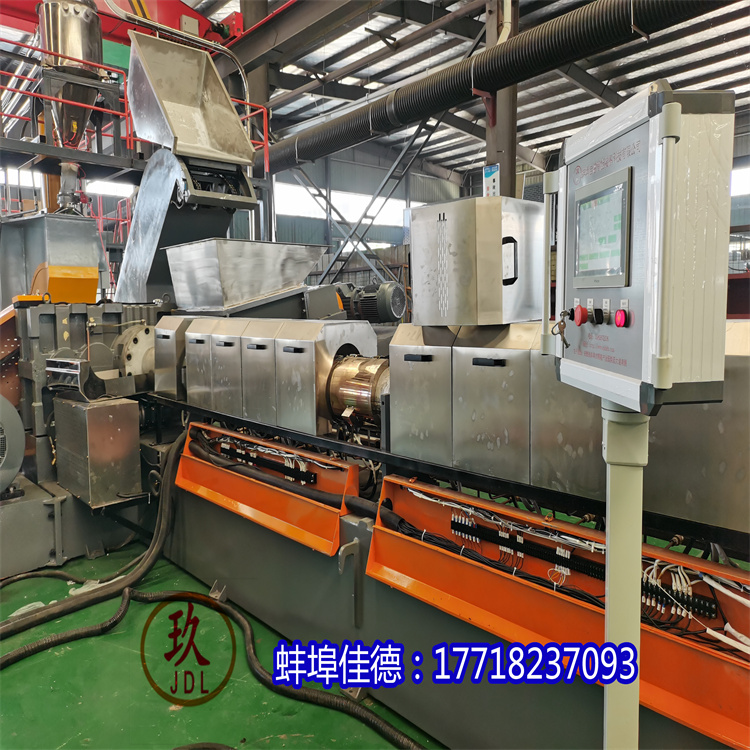

1、150挤出机减速箱：采用ZLYJ系列为单螺杆橡塑挤出机配套设计的高精度硬齿面带推力座的齿轮传动装置，设计采用JB/T8853-2001《圆柱齿轮减速机》规定的各项技术规范，输出轴采用高强度42CrMo，其他齿轮和轴类零件采用高强度20CrMnTi材料；齿轮经渗碳、淬火、磨齿工艺加工，齿轮精度高、硬度高；齿轮精度为GB10095-88,6级，齿面硬度在HRC-54～62，在空心输出轴前端配置推力轴承，承受螺杆工作时的轴向推力，整机体积小、承载能力高，传动平稳、噪声低、效率高。当油位低于油标位置时，请添加中负荷工业齿轮油L-CKC220或L-CKC320（油品需客户自行采购）采用环保风冷却系统（环保型：发明号：CN201911312134.6）不需要接外循环水冷却，不用排外水；采用闭环循环系统

2、汽车内饰片材生产线_汽车内饰片材生产线_佳德装备有限公司,主电机

1）交流电机；功率：110kw；“欣涔”或“江淮”电机；“三晶”变频调速器。

3、螺杆

1）直径：φ150mm；长径比：32:1；材质为38CrMoALA氮化处理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II级。螺杆表面镀硬铬处理；

4、料筒

1）材质为38CrMoALA氮化处理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II级；

2）螺筒采用水冷却；筒体上开槽，盘铜管，通冷却水；螺筒上加防护罩，不锈钢材质；加热区段：采用优质铸铝加热器
